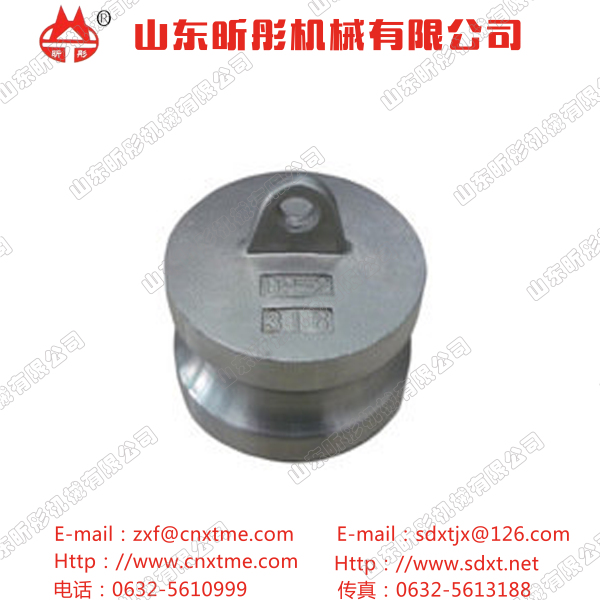

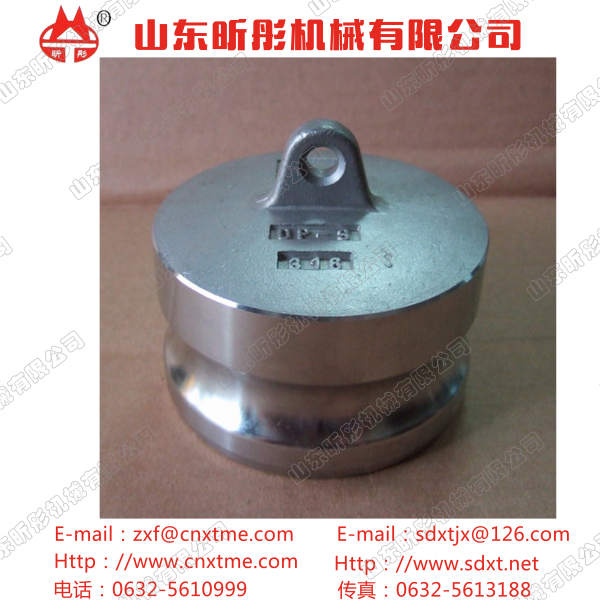

扳把式快速接头DP
该装置应用于油、气及一般腐蚀性介质的管路系统中，实现快速连接的一种装置，它整体采用不锈钢材料压铸而成，外形美观。其结构应用偏心原理实现自动锁紧，安全可靠，易于操作，并根据各种工况条件及连接需要，同种规格A、E、F、DP型号均与B、C、D、DC中的任何一种型号组成一对接头体。
使用参数：适用流体：蒸汽、水、油、弱酸、气体等 最高温度：260℃
规格：6、8、10、15、20、25、32、40、50、65、80、100
| SIZE | inch | 1/2〃 | 3/4〃 | 1〃 | 1-1/4〃 | 1-1/2〃 | 2〃 | 2-1/2〃 | 3〃 | 4〃 | 6〃 | ||
| mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||
| G | 9.5 | 12 | 13 | 14 | 16 | 19 | 11 | 11 | 13 | 16 | |||
| H | 24.3 | 32 | 36.5 | 45.5 | 53.4 | 63 | 75.9 | 91.5 | 119.5 | 175.9 | |||
| L | 26.2 | 27.5 | 36.5 | 42.0 | 44.0 | 50.8 | 53.0 | 55.0 | 52.6 | 60 | |||
